Интернет для вещей

Появление WiFi модулей ESP8266 резко упростило вопрос удаленного управления различными устройствами .
Миниатюрный размер и смешная цена позволяют встраивать их куда угодно.



Я тоже не смог устоять перед соблазном и вот что у меня получилось.


В DipTrace быстро набросал плату с использованием только готовых элементов и минимумом пайки.
В результате получилось при заказе на iTead на типовом размере 5х5см разместить 2 платы.





Основой служит WiFi модуль версии ESP8266-03

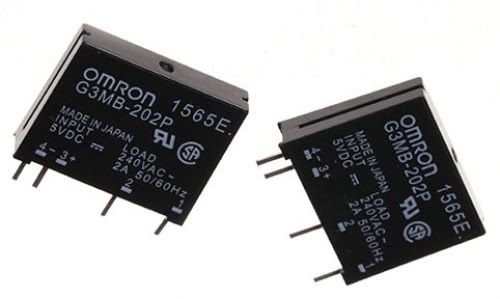

В качестве исполнительного устройства использовал твердотельное реле OMRON g3mb-202p, характеристики которого позволяют подключатся напрямую к модулю WiFi без использования согласующих элементов.



В конструкции заложено использование двух реле, на GPIO12 и GPIO13.
В качестве источника питания использовал миниатюрный DC-DC преобразователь, позволяющий питать устройство напряжениями от 4,5 до 28 вольт.



На разъем выведены все контакты с модуля, что позволяет подключать дополнительные датчики.



В результате получилось вот так





Использовал прошивку из этого проекта.
Все завелось с первого раза, так как конструкция примитивная и сделать что то не так надо постараться.

Итоговая стоимость:
Плата - $0.72
WiFi модуль - $3
Реле - $1
DC-DC - $1
По текущему курсу ~300 рублей.

Файл для DipTrace
Готовый файл для заказа на iTead
Tags: железо
Subscribe
  • Post a new comment

    Error

    Anonymous comments are disabled in this journal

    default userpic

    Your reply will be screened

    Your IP address will be recorded

  • 29 comments
у всех таких поделок есть одна проблема - сетевой блок питания слишком большой
все замечательное, маленькое, а БП к нему занимает еще столько же места
хорошо, конечно, если есть 12-24-36в вблизи... а если нет?
Я использую вот такие плоские зарядки



aterentiev

4 years ago

jager_f

4 years ago

Поверхностно взглянул, но на первый взгляд "зайдите к нам через пару лет"
Большая часть вкусного функционала не реализована или реализована частично.
Интеграцию с облачными сервисами увидел, не понял, можно ли просто через API дергать выходами по http.
Ценник более, чем вкусный, присмотреться что ли.

jager_f

April 20 2015, 12:26:04 UTC 4 years ago Edited:  April 20 2015, 12:28:30 UTC

Железяка лепилась под себя, в частности встроить в светодиодный прожектор висящий на уличном столбе.
На текущем софте при необходимости можно обвесить кучей датчиков

Есть счетчик импульсов, ШИМ, АЦП
Ножки дергаются в таком виде http://IP_ADRES/gpio?st=1&pin=12

termsl

4 years ago

jager_f

4 years ago

termsl

4 years ago

jager_f

4 years ago

termsl

4 years ago

termsl

4 years ago

jager_f

4 years ago

Хо-хо!
Красавец - рукоблуд =)
Ну как скажешь :) ты давай не хандри, порадуй песней что ли или постами.
если верить спецификации g3mb-202p открывается при напряжении от 4в ... а мы помним что esp на порту имеет 3.3в .....
судя по разводке питание на реле идет напрямую с gpio .... вопрос вобщемто прост - в случае падений напряжения например в связи с включении нагрузки, не "клацает" ли релешка
Все верно, по паспорту от 4 вольт. На самом деле устойчивая работа от 2,3.
Подскажите, а ESP8266-03 и 12E по ногам совпадают? 12-я встанет на Вашу плату?
Нет. 12E больше и распиновка другая.

adamantiumchair

December 4 2015, 18:08:06 UTC 4 years ago Edited:  December 4 2015, 18:09:46 UTC

Уважаемый автор. Тоже решил заняться ножкодрыганьем через ESP. Соблаговолите немного проконсультировать в одном вопросе, если вас не затруднит. Значит ситуация такая. Стоит мощный переключатель на 50 ампер, который подключает и отключает нагрузку.(то есть нормально разомкнутый и нормально замкнутый контакт на одной оси). Хочется заменить этого монстра на оптореле типа SSR 50A от Fotek с управлением от ESP 12A. Да вот беда, у реле нет нормально замкнутого контакта, следовательно алгоритм должен быть такой: при подаче команды "ON" первое реле включается, а второе через 1 секунду отключается. При подаче команды "OFF" второе реле включается, а первое через 1 секунду отключается. Почему так? Потому что нельзя отключать нагрузку, постоянно должен быть ток. Соответственно ESP должна управлять какими-то промежуточными реле, которые в свою очередь должны коммутировать оптореле. Плюс нужно еще предусмотреть что-то типа wifi тактовой кнопки( это на случай невозможности управлять через роутер). Например отсутствует доступ к приложению управления, либо интерфейсу роутера, чтобы человек произвел подключение-отключение с помощью удаленной простой кнопки.
Уффф. Напряг я вас, ну вроде все, вот такие хотелки))
Да кстати, примерная схема вот такая
Так делать нельзя, чревато коротким замыканием и пожаром. В вашем варианте с контактами на одной оси вы рискуете при переключении под нагрузкой получить дугу, правильное решение это реверсивное реле. С SSR тоже не все так просто, фотеки продающиеся на али или ебей на 95% подделки, заявленную мощность нужно делить на 3. В случае пробоя симистор обычно остается в открытом состоянии и в момент коммутации вы получите короткое замыкание.и выгорание второго реле. В общем ставьте реверсивное реле и управляйте им через промежуточные реле посредством ESP.

adamantiumchair

4 years ago

Почему все делают на релюхах? очень мало встречаю схем с симисторами ведь можно плавно включить свет управлять яркостью еще к примеру как «nooLite»
В данном случае и используется симистор. Просто конкретно эта модель реле не позволит диммировать, но ничто не мешает поставить нужное в том же формфакторе.

edgi

3 years ago

jager_f

3 years ago

Еще интересна тема про заказа печатных плат. Если не сложно расскажите про этот процесс. Наверно многим будет интересно.
Про это уже столько написано...гуглите заказ печатных плат в китае. Все просто, никаких особых проблем нет.

dmitriykrilov

September 19 2016, 15:16:01 UTC 3 years ago Edited:  September 19 2016, 15:17:04 UTC

С вертикальной установкой БП просто гениальная идея. И намного компактнее, чем самому БП на плате разводить.
