Ардуиномания

Решил для себя проблему с тем бардаком который образуется при использовании ардуино и обвески для нее.




Нарисовал и заказал китайцам материнскую плату под готовые модули, с минимальной пайкой.



В результате на плату можно установить в разных комбинациях:



Arduino Mini Pro


Ethernet Shield на ENC28j60

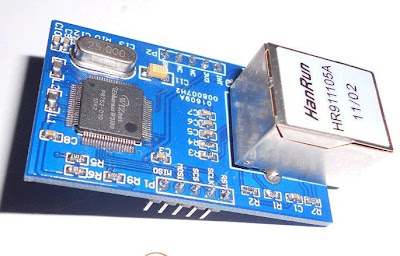

Ethernet Shield на W5100


GSM модуль


XBee


RTC


EEPROM


OLED



Датчик давления и температуры BMP085


Передатчик и приемник на 433Mhz


Трансивер nRF24L01+

Все это богатство питается через миниатюрный DC-DC преобразователь


так же на борту семь силовых элементов, на выбор реле или mosfet
Присутствует разъем полность совместимый по сигналам с MegaD http://www.ab-log.ru/smart-house/ethernet/megad-328






готовая конструкция монтируется на DIN реку



UPD: Файл проекта в формате DipTrace.
Используем на свой страх и риск, не ленимся проверять.
Tags: arduino, железо
